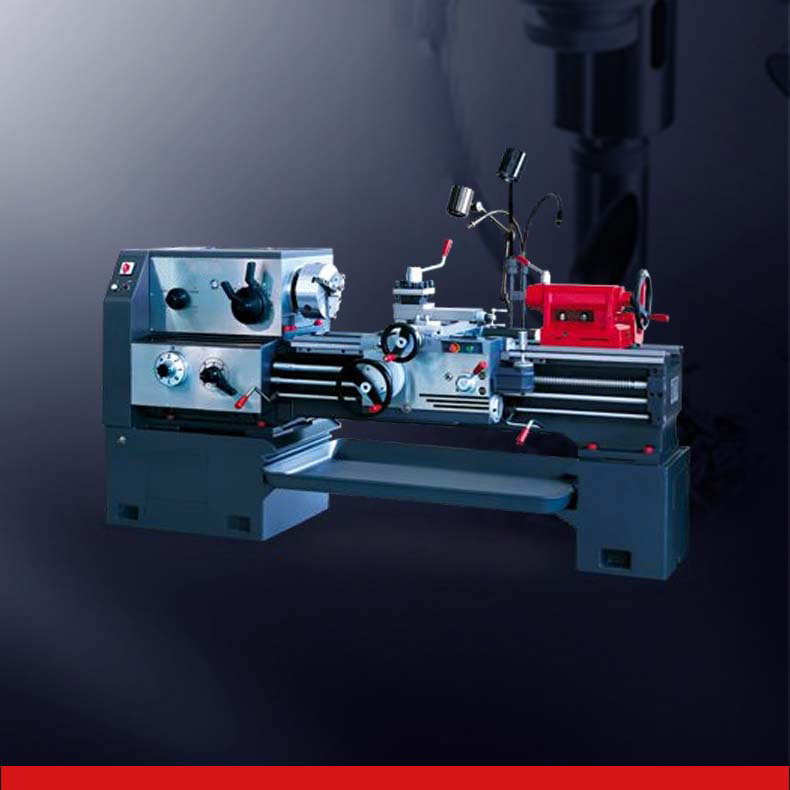

CA6161/6261系列普通车床

CA系列普通车床适用于车削内外圆柱面,圆锥面及其它旋转面,车削各种公制、英制、模数和径节螺纹,并能进行钻孔和拉油槽等工作。 CA系列产品,以"A"型号为基型,派生出几种变形产品。 床身宽于一般车床,具有较高的刚度,导轨面经中类淬火,经久耐磨。
咨询热线:
13042421638
产品分类
相关产品

产品详情

Product Details

  单位 CA6161A CA6261A
床身回转直径 mm 610 610
刀架上回转直径 mm 370 370
马鞍内回转直径×有效长度 mm - 830×210
最大工件长度/最大车削长度 mm 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900
主轴中心至床身平面导轨距离 mm 305 305
主轴孔径/主轴孔前端锥度 mm φ52  φ52
    /莫氏圆锥6号 /莫氏圆锥6号
主轴转速级数  正转/反转   44189 44189
主轴转速范围
正转 r/min 50Hz:11-1600 50Hz:11-1600
    60Hz:12-1680 60Hz:12-1680
反转 r/min 50Hz:14-1580 50Hz:14-1580
    60Hz:16.8-1896 60Hz:16.8-1896
纵向进给量范围(64种)
标准进给 mm/r 0.08-1.59 0.08-1.59
小进给 mm/r 0.028-0.054 0.028-0.054
加大进给 mm/r 0.86-3.16 0.86-3.16
横向进给量范围(64种)
标准进给 mm/r 0.04-0.79 0.04-0.79
小进给 mm/r 0.014-0.027 0.014-0.027
加大进给 mm/r 0.86-3.16 0.86-3.16
刀架纵/横向的快移速度 m/min 纵向4 纵向4
    横向2 横向2
加工螺纹范围
公制螺纹44种 mm 1-192 1-192
模数螺纹39种 mm 0.25-48 0.25-48
径节螺纹37种   1-96 1-96
上/下刀架最大行程 mm 140/420 140/420
刀架转盘回转角度 ° ±90 ±90
主轴中心线至刀具支承面距离 mm 26 26
刀杆截面尺寸 mm 25×25 25×25
尾座主轴直径×行程及主轴孔锥度 mm 75×150 75×150
    莫氏圆锥5号 莫氏圆锥5号
丝杠螺距 mm 12 12
主电机功率 kW 7.5 7.5
主机净重(约)
750mm kg 2180 2180
1000mm kg 2260 2260
1500mm kg 2437 2437
2000mm kg 2787 2787
主机轮廓尺寸(长×宽×高)
750mm mm 2418×1130 2418×1130
    ×1367 ×1367
1000mm mm 2668×1130 2668×1130
    ×1367 ×1367
1500mm mm 3168×1130 3168×1130
    ×1367 ×1367
2000mm mm 3668×1130 3668×1130
