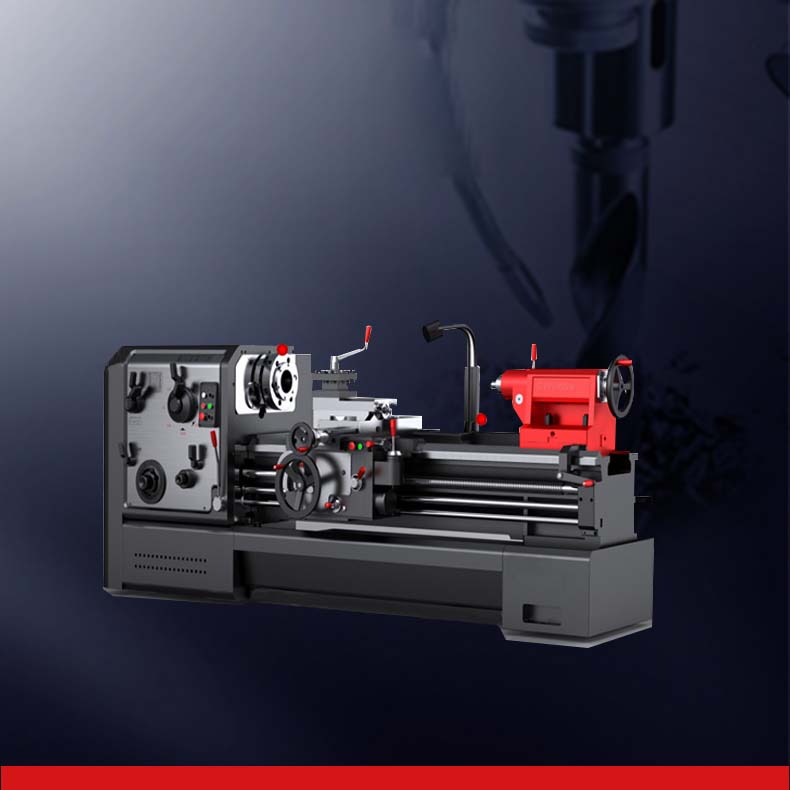

CW6193/6293系列卧式车床

CW系列数控车床该系列车床床身在宽度侧壁双筋板和内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一;本系列机床适宜加工铸铁、钢及各种有色金属等材料。
咨询热线:
13042421638
产品分类
相关产品

产品详情

Product Details

项目 单位 CW6193B/C
CW6293B/C
床身上最大回转直径 mm 930
刀架上最大回转直径 mm 650
最大工件长度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
马鞍槽内回转直径/有效宽度 mm 1100/300
主轴通孔直径和轴头型式 mm φ104;D11(B系列) φ130;D11(C系列)
主轴通孔前端锥体和顶尖锥度 mm φ120(B系列) φ140(C系列)莫氏5号
主轴转速级数和范围 r/min 18种6-800
(B系列)
18种8.5-800
(C系列)
纵进给量级数和范围 mm/r 64种0.05-24.3
范围1:1 mm/r 0.1-1.52
范围16:1 mm/r 1.6-24.3
用交换齿轮微量进给范围 mm/r 0.05-0.76
横向进给量与纵进给量的比率
床鞍快移速度 mm/min 4000
机床丝杠螺距 mm 12(公制)1/2"(英制)
公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
英制螺纹种数、范围   26种 14-1 t.p.i
模数螺纹种数、范围 mm 53种 0.5-120
径节螺纹种数、范围   24种 28-1 DP
下刀架最大横向行程 mm 500
上刀架最大行程 mm 200
尾座套筒行程 mm 250
尾座套筒锥度   莫氏5号
床身导轨宽度及淬火硬度 mm 550RC52
主电机功率 kW 11
快速电机功率 kW 1.1
冷却泵电机功率 w 90
机床宽度×高度/包装宽度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
750 mm
1500 mm 3690/3900
2000 mm
3000 mm 5190/5400
4000 mm 6100/6350
5000 mm 7200/7430
750 mm
1500 mm 4200/4950
2000 mm
3000 mm 5200/6250
4000 mm 6300/7500
5000 mm 7300/8700
床身宽度 mm 550
最大承重 kg 2000
