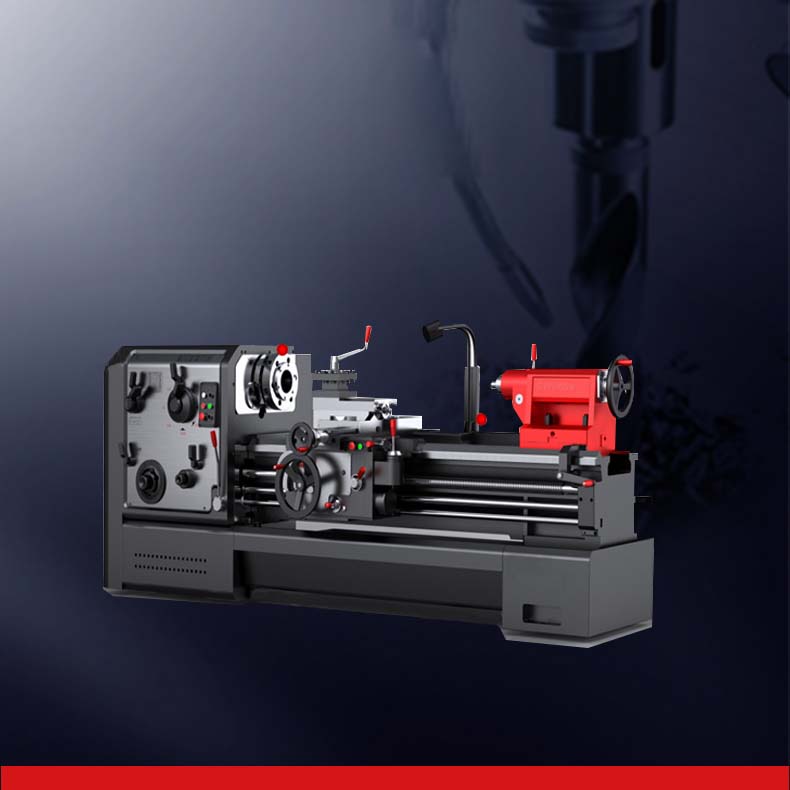

CW61110/62110系列卧式车床

CW系列数控车床该系列车床床身在宽度侧壁双筋板和内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一;本系列机床适宜加工铸铁、钢及各种有色金属等材料。
咨询热线:
13042421638
产品分类
相关产品

产品详情

Product Details

项目 单位 CW61110B/C
CW62110B/C
床身上最大回转直径 mm 1100
刀架上最大回转直径 mm 800
最大工件长度 mm 1500,3000,
4000,5000-15000


马鞍槽内回转直径/有效宽度 mm 1300/310
主轴通孔直径和轴头型式 mm φ104;D11(B系列) φ130;D11(C系列)
主轴通孔前端锥体和顶尖锥度 mm φ120(B系列) φ140(C系列)莫氏5号
主轴转速级数和范围 r/min 18种4.8-640
纵进给量级数和范围 mm/r 64种0.05-24.3
范围1:1 mm/r 0.1-1.52
范围16:1 mm/r 1.6-24.3
用交换齿轮微量进给范围 mm/r 0.06-0.912
横向进给量与纵进给量的比率
床鞍快移速度 mm/min 4000
机床丝杠螺距 mm 12(公制)1/2"(英制)
公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
英制螺纹种数、范围   26种 14-1 t.p.i
模数螺纹种数、范围 mm 53种 0.5-120
径节螺纹种数、范围   24种 28-1 DP
下刀架最大横向行程 mm 500
上刀架最大行程 mm 200
尾座套筒行程 mm 250
尾座套筒锥度   莫氏5号
床身导轨宽度及淬火硬度 mm 600RC52
主电机功率 kW 11或15
快速电机功率 kW 1.1
冷却泵电机功率 w 90
机床宽度×高度/包装宽度×高度 mm 1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
750 mm
1500 mm 3700/3900
2000 mm
3000 mm 5250/5400
4000 mm 6250/6450
5000 mm 7250/7630
750 mm
1500 mm 5500/6350
2000 mm
3000 mm 6100/7250
4000 mm 6700/8150
5000 mm 7500/9200
床身宽度 mm 600
最大承重 kg 2000
