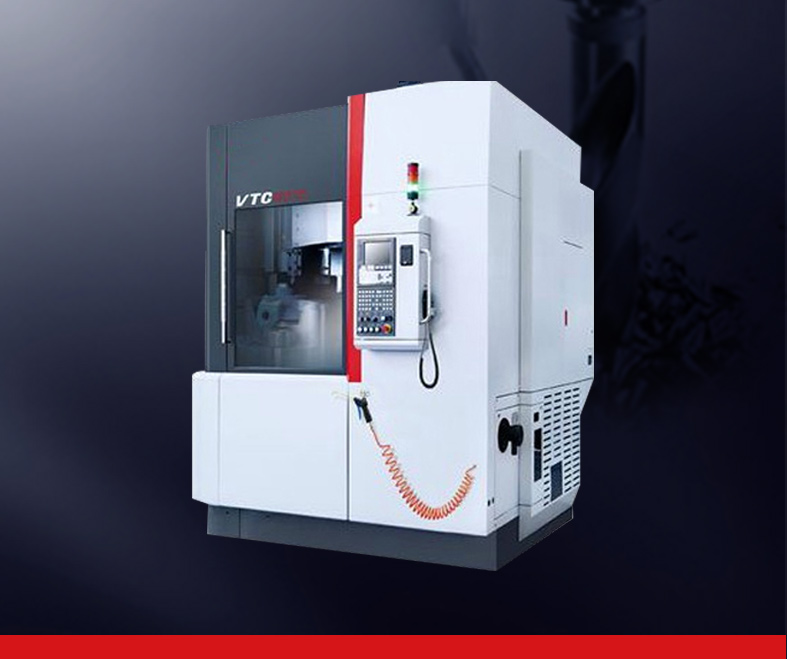

VTC系列立式数控车床

VTC系列立式数控车床底座筋形采用Ansys软件进行优化设计,使机床具有很高的刚性;材料采用高密铸铁,强度高吸震性好。

咨询热线:
13042421638
产品分类
相关产品

产品详情

Product Details

VTC系列立式数控车床参数:

  单位 VTC4048 VTC6070 VTC8080
最大回转直径 mm 500 800 1000
最大车削直径 mm 400 600 800
最大车削高度 mm 480 700 800
主轴
转速范围 r/min 50-2200 50-1000 50-1000
卡盘直径 " 12 500 630
主轴端部型号   A28 A211 A215
主轴轴承直径(前) mm 160 180 200
主轴最大扭矩 Nm 500 840 2200
X/Z轴
X轴行程 mm -300 -700 800
Z轴行程 mm 500 625 850
X轴快移速度 m/min 10 10 10
Z轴快移速度 m/min 15 15 15
精度
加工精度 mm IT6 IT6-IT7 IT6-IT7
X/Z轴定位精度 mm 0.012/0.015 0.018/0.020 0.018/0.020
X/Z轴重复定位精度 mm 0.006/0.006 0.006/0.008 0.0075/0.015
刀架
刀架形式   卧式八工位 立式六工位或卧式八工位 立式六工位或卧式八工位
外圆刀发具尺寸 mm 32×32 32×32 32×32
镗刀杆发具尺寸 mm 40/32/25 50/40/32 50/40/32/25
电机功率
主轴电机(额定/30min) kW 15/18.5 22/26 37/45
X轴伺服电机 kW 1.8 3 3
Z轴伺服电机 kW 3 3 4.2
冷却泵电机 kW 0.75 0.75 0.75
机床外形尺寸
mm 2357 3350 2960
mm 2970 2800 3920
mm 3150 3420 3671
机床净重 kg 11000 13000 15000
